【百兆網絡防雷器】_防雷器_百兆網絡防雷器接線圖

人氣：4189發表時間：2019-10-17

百兆網絡防雷器原理：
百兆網絡防雷器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證信號系統正常工作；當系統線路上出現電涌過電壓、過電流時，百兆網絡防雷器的電阻突變或持續下降為低阻抗，百兆網絡防雷器立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常運行。
百兆網絡防雷器安裝指導：
1、百兆網絡防雷器可以安裝在LPZ0-1區或直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。
2、百兆網絡防雷器的輸入端（IN）與信號線相連,輸出端（OUT）與被保護設備相連,不可以接反
3、百兆網絡防雷器的PE線必須要與防雷系統地嚴格的等電位連接，否則將影響工作性能。
4、百兆網絡防雷器無需特別維護，安裝時盡量靠進設備端；當工作系統出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前的狀態后恢復正常，則應更換防雷器。
5、百兆網絡防雷器接地用盡可能最短的線連接。該防雷器接地采用端子接地方式，接地線必須與防雷地線（或被保護設備的外殼）相連。信號的屏蔽線可直接接到接地端子上。

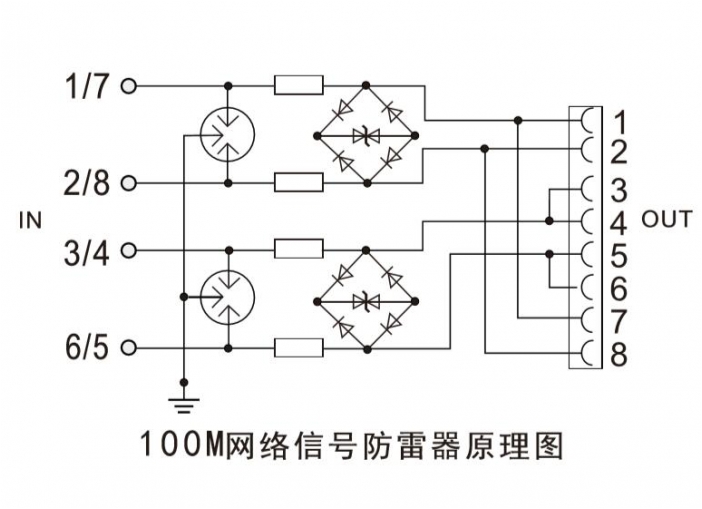

百兆網絡防雷器接線圖：

百兆網絡防雷器接線圖
